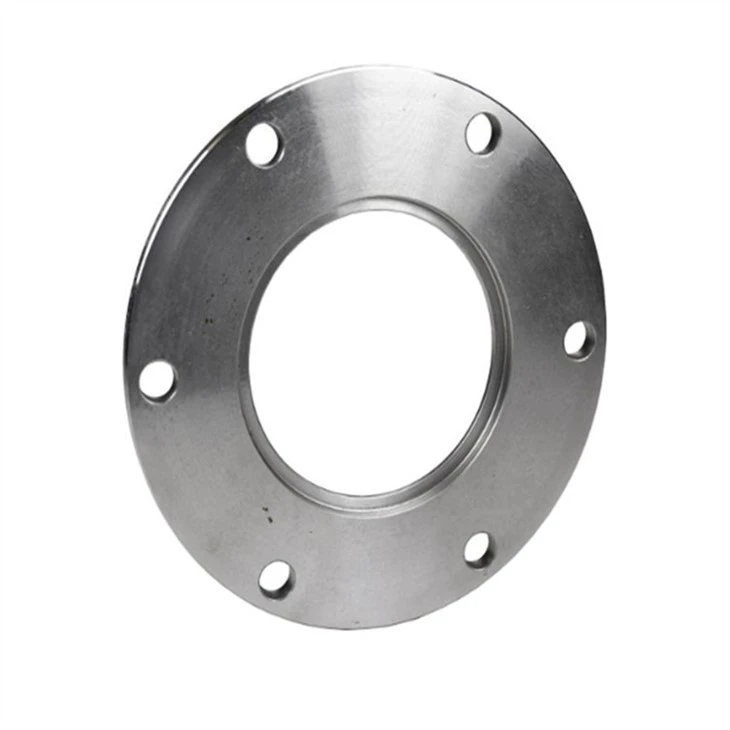

Зварювальні фланці з вуглецевої сталі називаються фланцем SW, основна форма фланця з розеткою така ж, як і плоский зварювальний фланець із горловиною. У внутрішньому отворі фланця є розтруб, а труба вставляється в розтруб і приварюється. З тильної сторони фланця приварюється приварне кільце. Щілина між фланцем розетки та канавкою для трави схильна до корозії, якої можна уникнути, якщо зварити шов з внутрішньої сторони. Втомна міцність фланця з гніздом, привареного зсередини та зовні, на 5 відсотків більша, ніж у фланця з плоским швом, а статична міцність однакова. При використанні цього розтрубного торцевого фланця його внутрішній діаметр повинен збігатися з внутрішнім діаметром труби. Фланці з розтрубним приварюванням з м’якої сталі підходять лише для трубопроводів з номінальним діаметром 50 або менше.
Форма ущільнювальної поверхні фланця під зварювання: опукла поверхня (RF), увігнуто-опукла поверхня (MFM), язичкова поверхня (TG), поверхня кільцевого з’єднання (RJ)
Діапазон застосування фланців з бронзовим зварювальним швом: резервуари для котлів під тиском, нафтова, хімічна, суднобудівна, фармацевтична, металургійна, механічна промисловість і галузь штампування.
Приварні фланці Incoloy зазвичай використовуються в трубопроводах з PN менше або дорівнює 10.0 МПа та DN менше або дорівнює 50.
Розтрубне зварювання зазвичай використовується для невеликих труб діаметром менше DN40 і є більш економічним. Стикове зварювання зазвичай використовується для деталей вище DN40. Зварювання розтрубом — це процес спочатку вставлення розетки, а потім зварювання (наприклад, є фланець, який називається розетковим фланцем, який є опуклим зварним фланцем і є з’єднанням під час з’єднання з іншими частинами, такими як клапани). Фланці під стикове зварювання з’єднуються з трубним зварюванням у формі розтрубного зварювання, яке зазвичай включає вставлення труби у фланець і його зварювання, і стикове зварювання, яке передбачає приварювання труби до стикової поверхні за допомогою фланця для стикового зварювання. Хоча рентгенівський контроль неможливий, стикові зварні шви прийнятні для стикових зварних швів і тому рекомендовані для стикових зварних фланців для покращення вимог до контролю зварних швів
Стикові зварні шви зазвичай більш вимогливі, ніж розтрубні зварні шви та вимоги після зварювання. Якість також хороша, але засоби виявлення суворіші, стикове зварювання вимагає рентгенівського контролю, зварювання в муфту можна використовувати для магнітних частинок або перевірки проникності (вуглецевий порошок, проникаюча вуглецева сталь), наприклад нержавіюча сталь), якщо рідина у трубопроводі не пред'являються високі вимоги до зварювання, рекомендується використовувати розтрубне зварювання, легко визначити тип з'єднання - це переважно клапани малого діаметра та труби для з'єднань труб і зварювання труб, труби малого діаметра зазвичай тонкостінні та схильні до відбувається дислокація краю та абляція, і його важко зварити встик, підходить для зварювання розтрубом та розеткою.
Зварні розтрубні з’єднання часто використовуються під високим тиском через їх армуючий ефект, але розтрубне зварювання також має недоліки, один із яких полягає в тому, що стан напруги після зварювання є поганим і його важко повністю розплавити. Тенденціями є: наявність розривів у системі трубопроводів, що робить її непридатною для шовних корозійно-чутливих середовищ і систем трубопроводів з високими вимогами до чистоти; використання зварних швів; і трубопроводи надвисокого тиску. Навіть у трубопроводах малого діаметра з великою товщиною стінок і стикового зварювання можна використовувати, щоб максимально уникнути зварювання в муфту.
